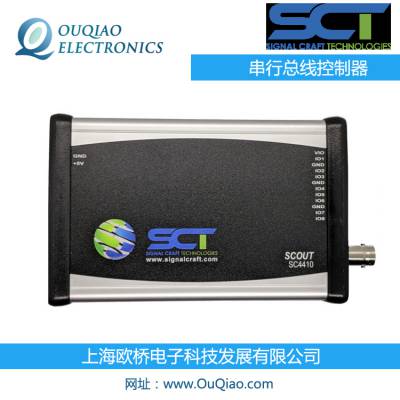

SCT SCOUT SC4420 串行总线控制器 SIGNALCRAFT
品牌：SCT, SIGNAL CRAFT, SCOUT
类型：串行总线控制器
型号：SC4420
简述：
Scout Model SC4420
Serial Bus Controller (MIPI-SPMI, MIPI-I3C, and MIPI-RFFE)
Production Status: Active
SC4420是Scout系列中的第三代设备。它被设计为适合SC4415，形式和功能兼容。Scout是市场上性能的MIPI控制器。与其他基于USB的串行总线加密狗不同，Scout产品专为高速测试和控制应用而设计。SC4420围绕FPGA构建，确保所有定时和控制功能都是确定性的。该设备针对验证台和需要在数百万测试序列上可靠运行的大批量生产测试应用。
Scout SC4420代表了Scout产品线的下一代产品。它结合了增强的功能，并具有在单主模式下支持MIPI-RFFE、MIPI-I3C、MIPI-SPMI、I2C和SPI协议的选项。
测试接口包含串行总线、GPIO和触发功能。该接口连接器提供了灵活性、多个互连布线选项，并有助于最小化噪声耦合。接口电压（VIO）是软件可选择的。对于非标准接口电压，Scout可配置为接受外部电压参考。多个触发命令缓冲区为高速测试和验证应用程序提供脚本功能。触发模式包括内部（软件命令）和外部选项（通过GPIO或触发输入）。
Scout通过USB将自身实例化为标准COM端口。该装置支持使用终端仿真器进行手动操作，或通过任何编程语言支持在ATE环境中进行全自动控制。
主要特征
USB到串行总线控制器提供确定性串行通信
与SC4415的配合、形式和功能兼容
支持MIPI-SPMI V1.0和V2.0、MIPI-I3C V1.0（带Legary I2C）和MIPI-RFFE V3.0以及SPI
支持100 kHz至60 MHz的软件可选时钟速率（取决于模式）
几种触发模式
软件触发器
外部SMA输入
外部GPIO输入
8通用输入/输出（GPIO）
专为高容量生产环境设计
现场可升级
宽工作温度范围（0°C至70°C）
典型应用
设计验证测试（DVT）
大批量生产测试
射频设计和表征
支持的串行协议
MIPI-SPMI V1.0和V2.0
MIPI-I3C V1.0（带传统I2C）
MIPI-RFFE V3.0
SPI模式1至4
***和计时
Scout的设计考虑了确定性、低延迟和快速执行。时序关键性能通过使用FPGA硬件和用户可配置的命令提示实现。用户可以定义命令序列，并使用软件或硬件触发器触发序列的多次执行。
GPIO
八个GPIO在所有操作模式下都可用，每个GPIO都可以配置为输入或输出。GPIO命令可以嵌入命令队列中，并与其他串行协议命令一起执行。GPIO定时是确定的。
外部供应
适配器可以通过USB供电，无需外部电源。对于USB主机可能电流不足的应用，可使用外部5 Vdc电源为设备供电。
缓冲和触发模式
SC4420包含一个指令序列器，以加速大批量生产测试应用。这些高容量缓冲器可以通过激活几种触发模式中的一种来调用。两个1024条指令的缓冲区可以以指令序列器样式填充和重放。
